产品描述

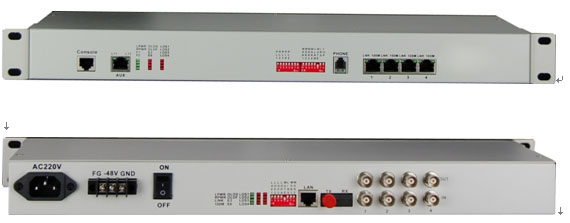

       PDH120系列光端机是北京祥丰科技有限公司使用自主开发的专用集成电路研制生产的光传输设备。该系列设备是以大规模集成电路为核心构成的多路光电合一传输设备，支持多个E1接口及1-2路V.35接口，支持双光路1+1无损保护，适用于小容量交换机组网、用户环路网，移动通信（基站）、专网、DDN网等。

产品特点
       1．可选配双光口，实现业务的1+1无损保护；
        2．提供4个E1数字口，阻抗75Ω/120Ω可选；
        3．提供1个公务话机接口；
        4．提供1个RS232异步数据接口
        5．提供1个管理接口，可实现集中监控；
        6．提供1组用于本端、远端设备维护测试控制开关；
        7．PDH120V1/2提供4个E1数字口和1/2路N×64k V.35接口；并支持E1接口与V.35接口通道交换；
        8．E1、V.35通道支持内置BERT（Bit Error Rate Test）测试线路误码 V.35接口提供7种时钟模式（DCE：本地、恢复、外部输入；
             DTE：发RC收TC、发RC收RC、发TC收TC、发TC收RC），适应目前市场上     所有V.35时钟模式要求；
        9．V.35的时钟模式、相位、时隙选择和E1/V.35数据通道交换功能可通过网管软件设置；
        10．适应多种电源环境（DC-48V、AC220V和AC&DC双电）。

产品应用


技术参数
    →E1接口技术参数
        标称速率：2048Kbps，容差±50ppm；
        接口码型：HDB3；
        接口阻抗：75欧姆及120欧姆自适应；
        数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板；
        抖动转移特性：符合ITU—TG.823建议；
        输入抖动容限：符合ITU—TG.823建议；
        输出抖动：符合ITU—TG.823建议；
        电平：±2.37V±10%或±3.00V±10%；
        接口连接器为：BNC同轴或RJ45。
