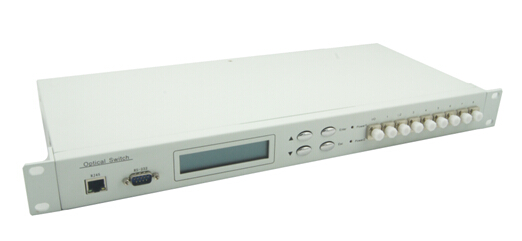

8选1光选路器
光开关是一种光路控制器件，起着控制光路和转换光路的作用。在光通信应用中具有重要作用。 光开关主要应用于：光传输系统中的多路光监控、LAN多光源/探测器自动换接以及光传感多点动态监测系统;在光测试系统中主要 用于光纤、光器件、网络和野外工程光缆测试;光器件装调。
应用方案

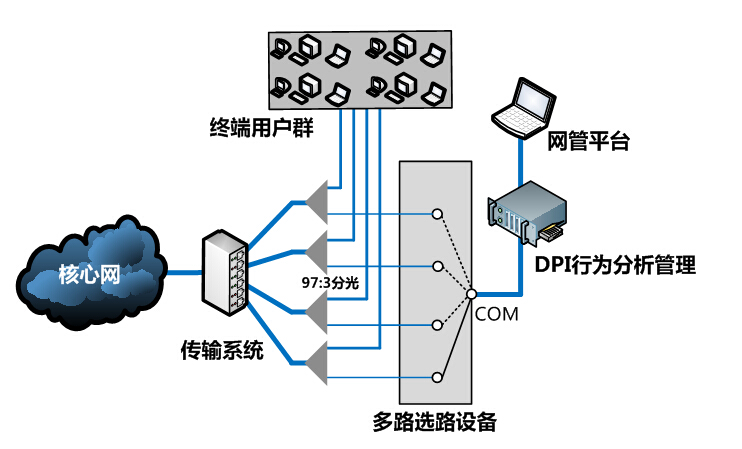

多路选路设备的应用
功能特点：
1、采用19寸1U机箱式结构，集成度高，安装使用方便
2、具有1＋1电源热冗余备份
3、插入损耗小，切换速度快
4、可设置自动扫描，切换时间间隔、扫描通道可灵活设置
5、灵活的网管配置和管理方式，支持SNMP、WEB、CLI等管理模式，支持带内、带外管理。网管系统采用嵌入式操作系统，具有实时监控功能，人机界面友好。
技术参数：
系统参数 | 技术指标 | |||
插入损耗 dB | 1<N≤12 | 16<N≤32 | 32<N≤64 | 64<N≤128 |
Typ:0.8 Max:1.0 | Typ:1.0 Max:1.2 | Typ:1.4 Max:1.6 | Typ:1.9 Max:2.2 | |
工作波长(可选)nm | 532~980 | 1260~1650 | ||
测试波长(可选)nm | 650/780/850/980 | 1310/1490/1550/1625/1650 | ||
回波损耗 dB | SM≥50、MM≥30 | |||
信道串扰 dB | SM≥55、MM≥35 | |||
偏振相关损耗 dB | ≤0.05 | |||
波长相关损耗 dB | ≤0.25 | |||
温度相关损耗 dB | ≤0.25 | |||
重 复 性 dB | ≤±0.02 | |||
使用寿命 次 | 107 | |||
传输光功率 mW | ≤500 | |||
切换时间 ms | ≤10（相邻信道切换） | |||
工作温度 °C | -20～+70 | |||
储存温度 °C | -40～+85 | |||
电 源 V | AC 85-264V,50/60Hz OR DC(36-72)V | |||
模块外形尺寸 mm | 1U 长303×宽439×高44 (可达16路) 更多通道可定制，机箱尺寸可特殊设计 | |||
2U 长303×宽434×高89 (可达130路) 更多通道可定制，机箱尺寸可特殊设计 | ||||
