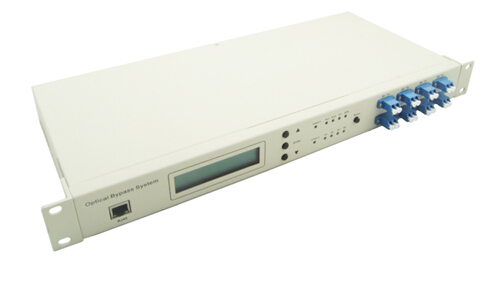

bypass光旁路保护设备
智能光bypass光保护主要是应用于保护网络串接网关设备因意外失效而成为单点故障，或在这些网关设备进行升级维护时提供有利帮助，避免了因网络手工切换带来的时间延误和网络运维管理困难，是网络高可用性运行保障不可缺少的解决方案。
应用方案

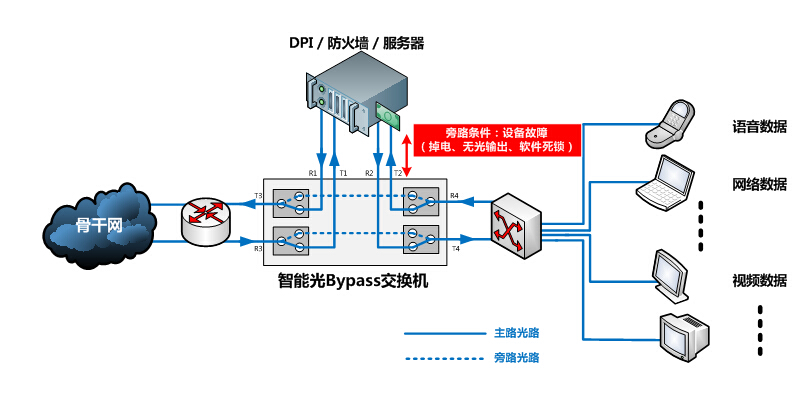

智能光Bypass交换机的组网应用
光路原理
功能特点：
u 对于光物理链路的透明传输
u 支持千兆及万兆网络
u 多样化心跳方式
u低插损、高稳定瞬时切换
u产品功能、外形等可提供定制化生产
技术参数：
参数 | 单位 | 指标 | |
|
| 单模 | 多模 |
测试波长 | nm | 1310 / 1550 | 850 |
插入损耗 | dB | ≤ 1.5 | ≤ 1.5 |
回波损耗 | dB | ≥ 45 | ≥30 |
串扰 | dB | ≥ 55 | ≥ 35 |
波长相关损耗 | dB | ≤ 0.25 | ≤ 0.25 |
偏振相关损耗 | dB | ≤ 0.1 | ≤ 0.1 |
切换时间 | ms | ＜ 10 | ＜ 10 |
光纤类型 |
| SM（9/125um） | MM（62.5/125um） |
光连接器 |
| LC/PC | |
监控端口 |
| RJ45、RS-232 | |
工作电源 | V | AC: 85 ～ 264（50/60Hz）或 DC: 36 ～ 72 | |
功耗 | W | ＜ 5 | |
工作温度 | ℃ | -5 ～ 55 | |
存储温度 | ℃ | -20 ～ 75 | |
机箱类型 |
| 1U标准19”机架（483×220×44mm） | |
产品类型 | 结构 | 工作波长 | 保护方式 | 保护路数 | 光探测路数 | 心跳/通信接口 | 供电方式 |
XF 1000 | 1:1U机架式 | 3:13/15单模 | 1:掉电 | 1:1路 | 0:无探光 | 1:USB | 1:USB供电 |
| 5:插盘式 | 4:85多模 | 3:掉电+被动心跳 | 2:2路 | 1:R1 R2探测 | 2:RS232 | 2:AC85~265V |
| X:其它 | X:其它 | 4:掉电+主动心跳 | 4:4路 | 2:R1-R4探测 | 3:RJ45 | 3:DC36~72V |
|
|
| 5:探光+被动心跳 | X:其它 | X:其他 | 4:RS232/RJ45 | 4:双AC |
|
|
| 6:探光+主动心跳 |
|
| 5:RS485 | 5:双DC |
|
|
| X:其它 |
|
| 6:RS485/RJ45 | 6:混合AC/DC |
